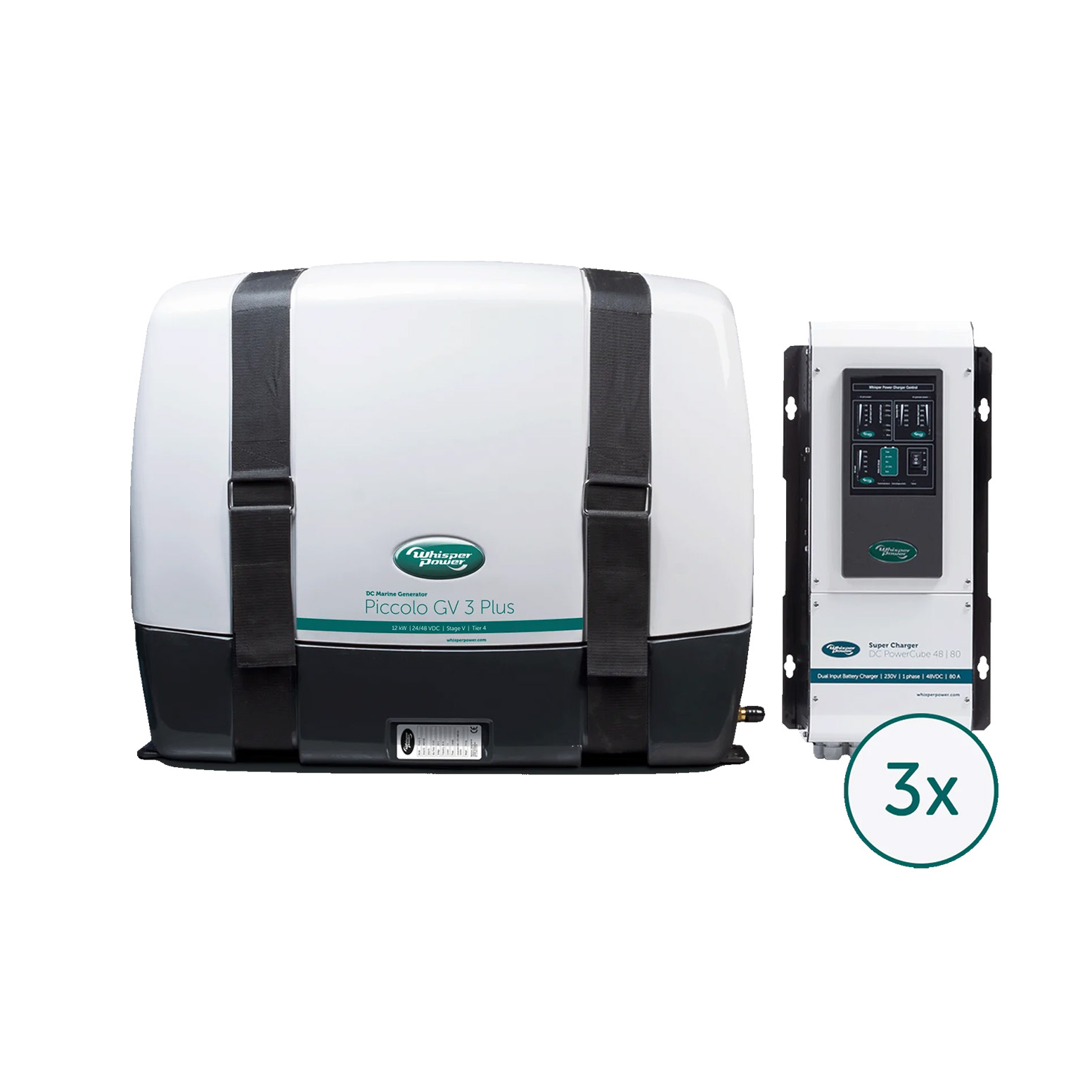

Treffen Sie den Piccolo GV 3 Plus
Der Piccolo GV 3 Plus kombiniert die neueste Dieselmotortechnologie mit einer neuen Art der Stromerzeugung. Anstelle eines Generators mit fester Drehzahl auf der Rückseite des Schwungrads haben wir einen sehr kompakten Permanentmagnet-Generator (PM) entwickelt, der direkt hinter dem Motor angeordnet ist. Der Piccolo GV 3 Plus ist für die Erzeugung von Gleichstrom durch den Anschluss von bis zu 3 Superchargern (DC PowerCubes) ausgelegt, die auch an Landstrom angeschlossen werden können.
Hauptspezifikationen
- Dauerleistung bei 25°C (77°F)12 kW
- Anzahl DC PowerCubes3
- Nennausgangsspannung24/48 VDC
- Drehzahlbereich1500 .. 2500 U/min, einstellbar
- MotorWhisperPower Kubota D1105
- SchadstoffklasseStage V / EPA / Tier 4
- Länge x Breite x Höhe (Schrank), mm (in.)880 x 570 x 690 (34.6 x 22.4 x 27.2)
- Länge x Breite x Höhe (3 x DC PowerCube), mm (in.)3 times: 575 x 221 x 316 (22.6 x 8.7 x 12.4)
- Trockengewicht (Schrank + 3 x DC PowerCube), kg (lb.)210 + 3 x 26 (463 + 3 x 57.3)
Komplette Spezifikationen
| ARTIKELNUMMER | |
|---|---|
| 49001505 | Piccolo GV 3 Plus - Genverter |
| 49001506 | Piccolo GV 3 Plus - Ungrounded |
| 49001530 | Piccolo GV 3 Plus - Keel cooling |
| HAUPTSPEZIFIKATIONEN | |
|---|---|
| Dauerleistung bei 25ºC (77ºF) | 12 kW |
| Anzahl DC PowerCubes | 3 |
| Nennausgangsspannung | 24/48 VDC |
| Ladecharakterisitik | Bulk, absorption, float |
| Geräuschpegel | 54 dB(A) @ 7 m, 65 dB(A) @ 1m |
| Drehzahlbereich | 1500 .. 2500 U/min, einstellbar |
| Alternator-Technologie | Permanent Magnet |
| Generatorkühlung | Indirekte Wasserkühlung (Motor + Lichtmaschine) |
| Generatorsteuerung | DDC |
| Bedienfeld | DDC Lokal + DDC Fernbedienung |
| SPEZIFIKATIONEN DES DIESELMOTORS | |
|---|---|
| Motor | WhisperPower Kubota D1105 |
| Motorenfamilie | PKBXL01.5DCB |
| Hubraum | 1.123 cc |
| Zylinder | 3 |
| Bohrung & Hub, mm (in.) | 87 x 78.4 (3.4 x 3.1) |
| Verdichtungsverhältnis | 24.0 |
| Luftverbrauch | <1.47 m3 / min |
| Kühlsystem | Wärmetauscher |
| Kraftstoffverbrauch (Leerlauf - Volllast) | 4.2-5.6 l/hr |
| Ladeverfahren/-strom der Starterbatterie | Alternator 12 V / 40 A |
| ABMESSUNGEN UND GEWICHT | |
|---|---|
| Länge x Breite x Höhe (Schrank), mm (in.) | 880 x 570 x 690 (34.6 x 22.4 x 27.2) |
| Länge x Breite x Höhe (3 x DC PowerCube), mm (in.) | 3 times: 575 x 221 x 316 (22.6 x 8.7 x 12.4) |
| Trockengewicht (Schrank + 3 x DC PowerCube), kg (lb.) | 210 + 3 x 26 (463 + 3 x 57.3) |
| Auspufftyp, mm (in.) | Ø 40 (1.6), nass |
| Max. Arbeitswinkel | 25º in alle Richtungen |
Herunterladen
English
Français
Nederlands
Deutsch
English
English
English
English
English Optionale Installationsteile
Ersatzteile
Einzigartige Genverter-Technologie
In Fällen, in denen kein konstant hoher AC-Stromverbrauch erforderlich ist, kann sich die Installation eines Genverter©-Systems mit einem oder mehreren DC PowerCubes in Kombination mit einem AC PowerCube-Wechselrichter als kluge Entscheidung erweisen.
Der Vorteil dieses einzigartigen Systems besteht darin, dass auch ohne laufenden Motor immer ein durchgehender AC-Strom zur Verfügung steht. Dies ist dem 4, 7 oder 14 kVA AC PowerCube Wechselrichter zu verdanken, der mit einer oder mehreren Lithium-Batterien an Bord verbunden ist, die von einem oder mehreren DC PowerCubes geladen werden.
Funktionsprinzip?
Immer wenn die 24/48 VDC-Batterien aufgeladen werden müssen, schaltet sich der Genverter© automatisch ein. Gleichzeitig wird der DC PowerCube an den Landstrom angeschlossen – während des Landstromanschlusses werden die verschiedenen Bordbatterien mit maximal 3.5 kW oder einem Vielfachen davon geladen.
Über die serienmäßig mitgelieferte Fernbedienung kann der Landstrom auf den gewünschten Amperewert (4,6,8,10,16 A) eingestellt werden. Der DC PowerCube verfügt außerdem über einen separaten Ladeausgang für 12 oder 24 VDC.
Stufe V zertifizierter, emissionsarmer, indirekt wassergekühlter Motor
Es werden nur die besten 2 und 3-Zylinder-Motoren verwendet: langlebige, zuverlässige, leise Motoren, die die EPA /Tier 4 (USA-Norm) und Stage V (europäische Norm) erfüllen. Der Motor und der PM-Generator sind in einem Kühlkreislauf verbunden und werden über einen Wärmetauscher auf einer konstanten Temperatur gehalten.
12 kW
Einstellbare Drehzahl
24/48 VDC
Ausgangsspannung
880 x 570 x 690 mm, 210 kg
34.6 x 24.4 x 21.2 in., 463 lb.
Übersicht der elektrischen Teile
Piccolo GV 3 Plus Systemaufbau
Ein System ist nur so stark wie sein schwächstes Glied. WhisperPower hat buchstäblich alle Komponenten entwickelt, die für eine perfekte Installation benötigt werden. Hauptziel ist es, eine hervorragende Installation und Funktionalität zu gewährleisten.
- Wechselrichter-Dieselgenerator mit allen erforderlichen Installationskomponenten (siehe Zeichnung)
- Bis zu 3 Stk. 24 V oder 3 Stk. 48 V DC-PowerCube Ladegeräte, die an den Genverter angeschlossen werden
- Landstromanschluss für die DC PowerCube Super-Ladegeräte (90-265 VAC, 50 oder 60 Hz)
- AC PowerCube Super Inverter, die die verschiedenen AC-Geräte ununterbrochen mit Strom versorgen (4, 7 oder 14 kVA, 200% Spitzenleistung)
- Langlebige Lithium-Hochleistungsbatterien, 24 oder 48 VDC, unbegrenzte Kapazität
- DC-Verteilung für DC-Eingänge und -Ausgänge, mit Sicherungshaltern und Sicherungen (kundenspezifische Konfiguration)
- Überwachungs- und Bedienfeld Touch 7 oder 10 Zoll für die volle Kontrolle über das System
- WhisperCare, jederzeit und überall auf der Welt mit dem System verbunden bleiben
Übersicht der mechanischen Installationskomponenten
Diese mechanische Installation gibt einen Überblick über alle wesentlichen Installationsteile für ein Generatorsystem. Wir empfehlen, für optimale Qualität und Lebensdauer nur Originalteile von WhisperPower zu verwenden.
Wir bieten Installationssätze oder Einzelteile an, um die Installation des Piccolo GV 3 Plus zu erleichtern. Alle Produkte sind von hoher Qualität und speziell für die vorgesehene Funktion konzipiert.
